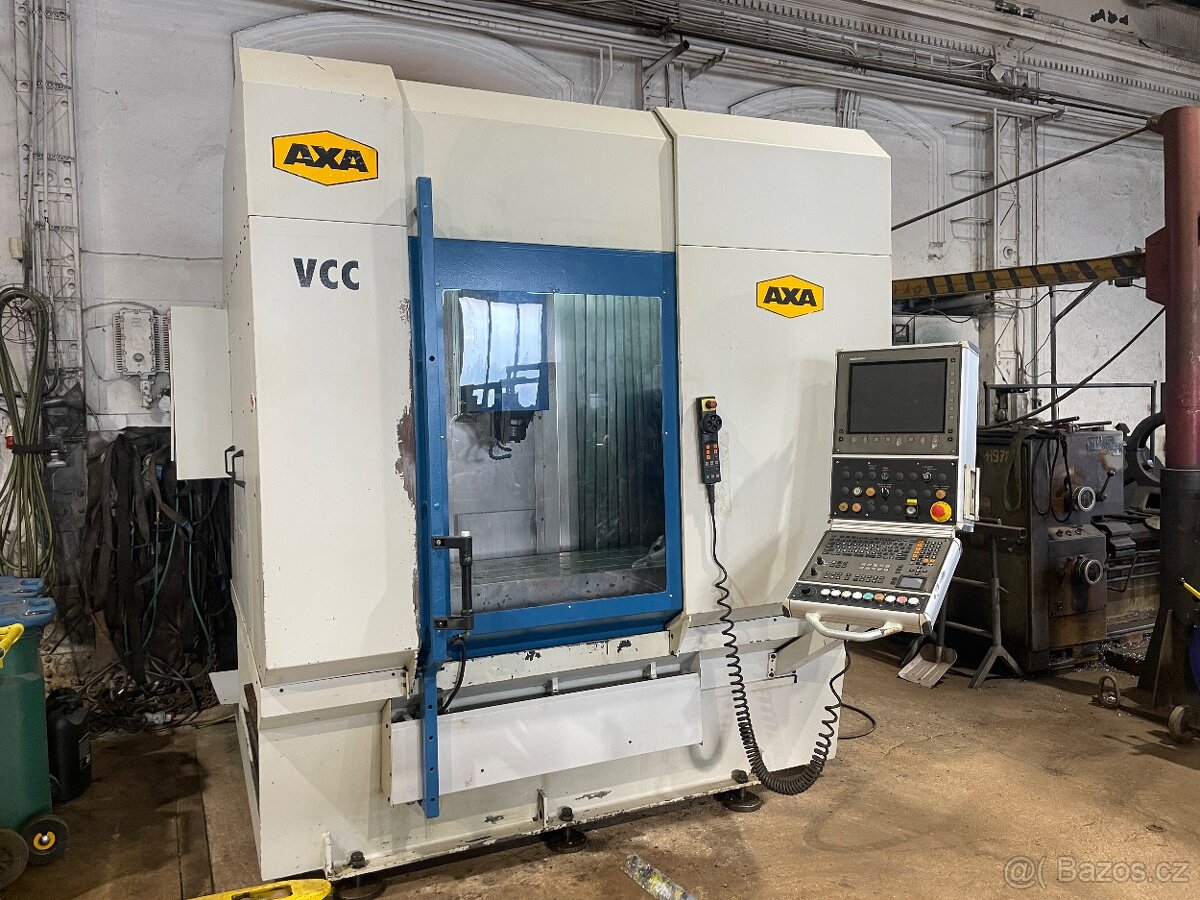

Výrobce: AXA CNC Stroje s.r.o.

Typ: VCC

Výrobní číslo: 86502

Technická data:

• Zdvih osy X = 940 mm
• Zdvih osy Y = 520 mm
• Zdvih osy Z = 600 mm
• Provedení vřetene SK 40 DIN 69 871 A
• Boční provedení výměníku nástrojů pro 18 nástrojů
• Ovládací panel s CNC – řízením Heidenhain iTNC 530 na pravé straně stroje
• Elektrorozvaděč upevněn na zadní straně stroje
• Kuličkové šrouby: výrobce Deutsche Star
• Osa X: 1510 – 4-5127 40 x 20 x 1800
• Osa Y: 1510 – 4-5844 40 x 20 x 900
• Osa Z: 1510 – 4-4811 40 x 10 x 1190
• Odměřování: výrobce Heidenhain
• Osa X: LS 603 1140
• Osa Y: LS 603 620
• Osa Z: LS 603 720
• Centrální mazací agregát: výrobce Bielomatic
• Hydraulický agregát: výrobce Hydac
• Hlavní vřeteno – Axa
• Osa X – Siemens
• Osa Y – Siemens
• Osa Z – Siemens
• Zásobník/Podavač – Stromag
• Podavač nástrojů – Bauer
• Převod osy X n = 25 m/min
• Řemenice hřídele Z = 88 T5 B 9166/4/2
• Řemenice motoru Z = 36 T5 CX 24811/4/1
• Řemen 25 T 5/690
• Převod osy Y n = 25 m/min
• Řemenice hřídele Z = 88 T5 B 9166/4/2
• Řemenice motoru Z = 60 T5 CX 24811/4/1
• Řemen 25 T 5/900

Příslušenství / Zvláštní vybavení:

• Testovací zařízení nástrojů TS 220 výrobce Heidenhain – příprava
• Elektrické ruční kolečko HR 410 výrobce Heidenhain
• Ochranné kryty proti rozstřiku
• Upínací plocha stolu 1000 x 500 mm s 3 T-drážkami 14H9
• 1 ruční pistole
• 2 osvětlení pracovního prostoru

Poznámky:

• Vřeteník: Rozsah otáček 30-10000 ot./min.
